Modiwl Olwyn Omncyfeiriad
Cyflwyniad cynnyrch
Yn seiliedig ar y modiwl olwyn omnidirectional traddodiadol, mae modiwl olwyn omnidirectional RoboCT yn integreiddio modur canolbwynt, amgodiwr a system amsugno sioc arbennig, sydd â gradd uwch o grynodeb a hyblygrwydd. Mae'n genhedlaeth newydd o grŵp modiwl olwyn omnidirectional. Gall yr offer cynnig omnidirectional sy'n seiliedig ar dechnoleg modiwl olwyn omnidirectional wireddu dulliau symud ymlaen, llorweddol, lletraws, cylchdroi a chyfuniad, sydd ag addasrwydd sylweddol a chymhwysiad eang yn yr olygfa o ofod trosglwyddo cyfyngedig a sianel gweithredu cul.
Prif nodwedd modiwl olwyn mecanwm:
1. Cyfeiriad troi hyblyg: Symudiad Omni-Cyfeiriadol, cylchdroi troi sero.
Strwythur cryno: Modur canolbwynt integredig, amgodiwr, defnydd gofod uchel, dyluniad hawdd ei ddefnyddio.
2. Gorchuddiwch fwy o bwysau: Gall ein cynnyrch gwmpasu mwy o bwysau nag olwyn arall o'r un maint.
3. bywyd hirach: dim ond angen newid rholeri i yn lle newid olwynion.
Prif nodwedd y modur:
1. Strwythur syml: Llai o gydrannau, hawdd eu dylunio.
2. Cyflymder isel: Sefydlog, sŵn is.
3. Cywirdeb uchel: Ymateb cyflym, lleoli manwl gywir, gwrth-ymyrraeth.
4. pris is: dylunio strwythur arbennig a gweithgynhyrchu.
2. Senario cais
Gellir ei gymhwyso i robotiaid symudol, robotiaid warysau, robotiaid logisteg, AGV, AMB, offer parcio deallus, robotiaid cyffredinol ac ati, i fodloni anghenion gwahanol gwmnïau megis diwydiant, ymchwil wyddonol, swyddfa bost, offer meddygol ac ati Mae eang ystod o geisiadau, ansawdd sefydlog a llwyth mawr.
3. Tabl y paramedr
Model | CTM300-7 | CTM300-7 | ||
Diamedr Olwyn | 7 modfedd | 7 modfedd | ||
Deunydd Corff Olwyn | Aloi Alwminiwm | Aloi Alwminiwm | ||
Deunydd Roller | PU | PU | ||
Llwyth Tâl â Gradd | 200 kg | 300 kg | ||
Llwyth Tâl Uchaf | 300 kg | 400 kg | ||
Foltedd Cyfradd (V) | 24-48 | 24 | 36 | 48 |
Pŵer Cyfradd (W) | 173 | 137 | 219 | 295 |
Effeithlonrwydd â Gradd | 78 y cant | 76 y cant | 80 y cant | 82 y cant |
Cyfredol â Gradd (A) | 12.4 | 7.55 | 7.57 | 7.52 |
Cyflymder Cynnyrch â Gradd (rpm) | 150 | 81 | 130 | 175 |
Cyflymder dim llwyth (rpm) | 400 | 113 | 164 | 212 |
Torque â Gradd (NM) | 7 | 16 | ||
Torque brig (NM) | 10 | 30 | ||
Cymhareb Pwysau Torque Cyfradd (Nm/kg) | 8 | 17 | ||
Kv (rpm/V) | 16.67 | 66.67 | ||
Kt (Nm/A) | 0.56 | 0.15 | ||
Cymhareb Lleihau | Heb Leihäwr | 14.6:1 | ||
Rhifau polyn (Parau) | 10 | 13 | ||
Math Encoder | Magnetig Cynyddrannol | Magnetig Cynyddrannol | ||
4096 llinell | 4096 llinell | |||
Synhwyrydd Neuadd | Oes | Oes | ||
Tymheredd Gweithio ( gradd ) | -20~55 | -20~55 | ||
Dim ond ar gyfer y cyfeiriad y mae paramedrau uwchben. Mae ein technoleg cynnyrch yn cael ei diweddaru a'i huwchraddio'n gyson. Ar yr un pryd, rydym hefyd yn derbyn addasu a datblygu cwsmeriaid.

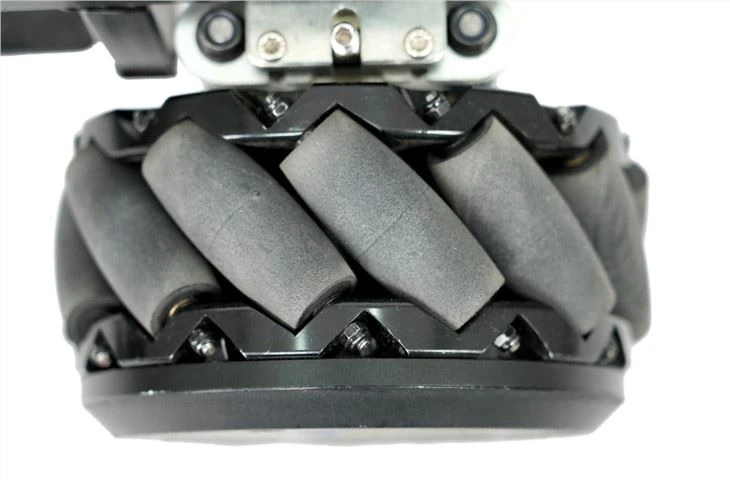

4. Manylion y cynnyrch
5. Ffatri a chymhwyster
6. Cyfarwyddiadau a rhagofalon
Modd gweithredu
Rhennir y modd gweithredu yn deithio syth, teithio yn ôl, cyfieithu chwith, cyfieithu i'r dde, cylchdroi chwith a chylchdroi i'r dde wrth i gyfeiriad gweithredu'r pedwar modiwl olwyn omnidirectional newid. (llun)
Rhagofalon)
-Wrth gymryd y modiwl olwyn omnidirectional, osgoi codi'r llinell modur yn uniongyrchol â llaw. Bydd hyn yn achosi gwifrau modur rhydd a chysylltiad gwael â chydrannau modur.
-Wrth gymryd y modiwl olwyn omnidirectional, peidiwch â defnyddio'r palmwydd i ffitio'r rholer, gan arwain at y cyhyr palmwydd yn cael ei wasgu gan y rholer.
-Osgoi gosod y peiriant mewn lle gwlyb a gallai anwedd dŵr fynd i mewn i'r cydrannau modur trwy'r bwlch.
-Pan fyddwch chi'n rhoi'r gorau i weithio, diffoddwch bŵer y modiwl, diogelwch yn gyntaf.
-Peidiwch â defnyddio mewn mannau llychlyd.
Cyfarwyddiadau ar gyfer cynnal a chadw rheolaidd
- Addasu'r fertigolrwydd addasu rhannau yn rheolaidd i sicrhau bod olwyn Mecanum mewn cyflwr fertigol.
- Cyn cychwyn, rhaid tynnu'r manion o fewn ystod gweithredu'r peiriant gyda gwn aer, rhaid cysylltu'r cyflenwad pŵer, rhaid cychwyn y peiriant, a rhaid gwirio cyflwr gweithredu'r peiriant.
- Gwiriwch y sgriwiau cau i gadw'r fframwaith yn sefydlog.
- Os na ddefnyddir y peiriant mewn amser hir, sychwch ef yn lân a'i roi mewn amgylchedd sych ac awyru.
- Peidiwch â'i storio mewn lle ag amgylchedd tymheredd a lleithder uchel.
- Mae angen disodli'r dwyn modur gydag olew i sicrhau bod y modur yn rhedeg heb wrthwynebiad ym mhob tymor.
- Mae angen newid olew dwyn amsugno sioc i sicrhau bod olwyn Mecanum yn rhedeg yn esmwyth ym mhob tymor.
CAOYA
Sut mae eich cwmni:
1. Tîm craidd proffesiynol gyda galluoedd cynhwysfawr o ymchwil a datblygu, marchnata a rheoli
2. Cydweithredu am fwy na 10 mlynedd i osod y perchennog fel tîm go iawn a rhannu'r un gred a gwerthoedd.
3. Ehangu cydweithrediad manwl â phrifysgolion a chael adnoddau sylfaenol cyfoethog
4. Dechreuodd robotiaid arbennig ddatblygu mewn 5 mlynedd;
5. Mae gan ein haelodau craidd gefndir teuluol meddygol da a diwydiant mwy Unigryw
6. Profiad prosiect cryf a gallu meddwl cynhyrchu;
7. Ehangu profiad rheoli prosiect a phrofiad datblygu cynnyrch.
